Geometria das limas endodônticas: ponta, taper e seção transversal
Atualizado: 29 de set.
Duas limas com o mesmo número na ponta podem apresentar comportamentos mecânicos completamente diferentes dentro do canal radicular.
Artigo complementar da Trilha de Instrumentação Endodôntica — EndoToday
Resumo do artigo
A geometria de uma lima endodôntica não pode ser descrita apenas pelo número estampado em seu cabo.
O comportamento clínico resulta da interação entre:
diâmetro da ponta;
conicidade;
seção transversal;
quantidade de massa metálica;
número e disposição das arestas de corte;
ângulo de corte;
passo das espiras;
desenho da ponta;
metalurgia;
movimento empregado.
O próprio material-base da Trilha EndoToday destaca que seção transversal, conicidade, ângulo de corte, passo das espiras, tratamento de superfície e ponta influenciam capacidade de corte, transporte, risco de fratura e remoção de debris. Portanto, compreender o desenho do instrumento é condição para selecionar racionalmente uma lima e avaliar criticamente argumentos comerciais.
Mas não possuem:
o mesmo diâmetro alguns milímetros acima do ápice;
a mesma massa metálica;
a mesma flexibilidade;
a mesma força exercida contra a curvatura;
a mesma quantidade potencial de dentina removida.
Nos instrumentos padronizados, o número indica o diâmetro em D0 em centésimos de milímetro: uma lima #25 apresenta 0,25 mm na ponta.
A partir daí, a conicidade determina quanto o instrumento aumenta de diâmetro à medida que se afasta da ponta.
A seção transversal determina como essa massa metálica é distribuída.
E o desenho da ponta determina se a extremidade tende predominantemente a guiar ou a cortar.
Por isso, a pergunta correta não é:
“Qual é o número da lima?”
A pergunta clinicamente mais completa é:

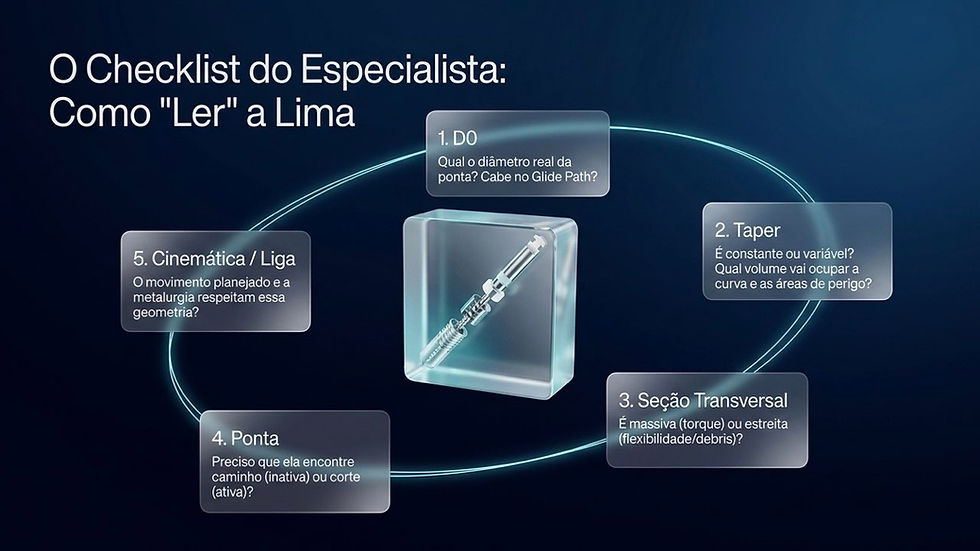

“Qual é o número, qual é o taper, qual é a seção transversal e quanta massa metálica estará dentro da região crítica do canal?”
Perguntas que este artigo responde
Pergunta | Resposta clínica |
O que significa o número de uma lima? | Representa o diâmetro nominal da ponta em D0, em centésimos de milímetro nos instrumentos padronizados. |
Não. Possuem o mesmo D0, mas diâmetros e massas metálicas muito diferentes ao longo da parte ativa. | |
O que significa taper .04? | Aumento de 0,04 mm no diâmetro do instrumento para cada milímetro de comprimento considerado. |
Maior taper significa lima mais rígida? | Em geral, aumenta a massa metálica e tende a reduzir a flexibilidade. |
O que é seção transversal? | É o formato observado quando o instrumento é cortado perpendicularmente ao seu eixo longitudinal. |
A seção transversal interfere na flexibilidade? | Sim. Ela modifica massa metálica, resistência torcional, corte e espaço para debris. |
Uma seção maior é sempre melhor? | Não. Pode aumentar resistência torcional, mas também aumentar rigidez. |
O que é ponta ativa? | É uma ponta capaz de remover dentina ativamente. |
Ponta inativa é sempre segura? | Não. Ela reduz determinados riscos direcionais, mas o restante da geometria continua importante. |
O que é rake angle? | É o ângulo relacionado à face da lâmina de corte em relação ao eixo geométrico de referência do instrumento. |
O que é pitch? | É a distância entre espiras consecutivas ao longo do instrumento. |
Qual é a principal mensagem? | A geometria deve ser avaliada como um conjunto; nenhum parâmetro isolado define o comportamento clínico. |
O que você vai entender neste artigo
O que D0 realmente significa.
Por que o taper modifica muito mais do que a forma cônica do preparo.
A diferença entre conicidade constante e variável.
Como a seção transversal interfere em corte, flexibilidade e torque.
O papel da massa metálica e do núcleo instrumental.
Por que duas limas com mesma ponta e taper ainda podem ser diferentes.
O que diferencia uma ponta ativa, inativa e modificada.
Como o rake angle participa da eficiência de corte.
Como o pitch interfere na progressão e na remoção de debris.
Por que canais curvos tendem a exigir menor massa metálica.
Por que canais amplos e retos admitem estratégias diferentes.
Como integrar geometria, metalurgia e cinemática.
Por que nenhum desenho é universalmente superior.
Como usar a geometria dentro da Matriz EndoToday de indicação.
Introdução
Durante décadas, a numeração das limas facilitou a comunicação entre fabricantes, professores e clínicos.
Número 10.
Número 15.
Número 20.
Número 25.
Número 30.
Essa padronização foi fundamental.
Mas a instrumentação mecanizada tornou a leitura do instrumento mais complexa.
Hoje, dizer apenas:
“Usei uma lima 25”
é fornecer uma informação incompleta.
Pode tratar-se de uma:
25/.02;
25/.04;
25/.06;
25/.08;
lima de taper variável;
lima com seção triangular;
seção retangular;
seção em S;
seção excêntrica;
ponta ativa;
ponta inativa;
liga convencional;
liga termicamente tratada.
O material-base EndoToday organiza o design dos instrumentos justamente por essas variáveis e ressalta que elas modificam corte, transporte, fratura e remoção de debris.
Portanto:
o número da ponta identifica apenas o início da geometria.
Para compreender o instrumento, precisamos observar o conjunto.
O que significa D0?
D0 é o diâmetro da ponta
Na padronização dos instrumentos manuais, cada número corresponde ao diâmetro da ponta em centésimos de milímetro.
Assim:
O material EndoToday utilizado para esta trilha registra explicitamente que uma lima #25 possui 0,25 mm em D0.
D0 é apenas o ponto inicial da parte ativa.
Acima dele encontramos:
D1;
D2;
D3;
D4;
D5;
e assim sucessivamente.
A diferença entre esses diâmetros depende da conicidade.
O erro de olhar apenas D0
Considere duas limas:
25/.04
e
25/.08
Ambas começam em:
D0 = 0,25 mm
Mas, no material-base utilizado para a trilha, a comparação matemática demonstra:
Instrumento | D0 | D2 | D4 |
25/.04 | 0,25 mm | 0,33 mm | 0,41 mm |
25/.06 | 0,25 mm | 0,37 mm | 0,49 mm |
25/.08 | 0,25 mm | 0,41 mm | 0,57 mm |
Veja o que aconteceu.
Em D0, todas são #25.
Apenas quatro milímetros acima:
a .04 apresenta 0,41 mm;
a .06 apresenta 0,49 mm;
a .08 apresenta 0,57 mm.
A diferença clínica não está apenas na ponta.
Está em quanto metal estará ocupando o restante do canal.
O que é taper?
Conicidade é aumento de diâmetro por milímetro
O material-base define taper como o aumento do diâmetro do instrumento por milímetro de comprimento, podendo ser expresso em decimal ou porcentagem. A referência utilizada no corpus cita a conicidade 0,02 como aumento de 0,02 mm por milímetro.
Portanto:
.02 = 0,02 mm/mm;
.04 = 0,04 mm/mm;
.06 = 0,06 mm/mm;
.08 = 0,08 mm/mm.
Essa informação precisa ser lida junto com D0.
25/.06 significa, em termos geométricos:
D0 de 0,25 mm;
aumento de 0,06 mm no diâmetro a cada milímetro considerado dentro da região de taper correspondente.
O segundo número modifica profundamente o comportamento do primeiro.
Conicidade constante e variável
Conicidade constante
Em uma região de taper constante, o aumento do diâmetro segue o mesmo valor por milímetro.
Por exemplo, uma lima de .04 mantém naquela região uma progressão geométrica correspondente a 0,04 mm/mm.
Isso torna sua geometria mais previsível.
Conicidade variável
Os materiais EndoToday também mostram instrumentos cuja conicidade muda ao longo da parte ativa. O corpus descreve estratégias com maior conicidade em determinadas porções e menor em outras, buscando equilibrar alargamento e preservação.
Isso significa que não podemos assumir que toda lima descrita comercialmente por um taper apresente exatamente esse mesmo crescimento ao longo de toda a parte ativa.
O próprio material de sistemas da trilha apresenta exemplos de instrumentos com taper fixo e sistemas de conicidade variável.
Por que existe taper variável?
A lógica é distribuir as funções do instrumento.
Determinadas geometrias podem buscar:
maior abertura coronária;
menor massa metálica apical;
maior flexibilidade em determinada região;
redução de interferências;
distribuição diferenciada do corte.
O benefício, porém, depende da anatomia.
Não existe vantagem geométrica universal.
Quanto maior o taper, melhor o preparo?
Não.
O que um taper maior pode oferecer
O material-base associa maiores conicidades a:
instrumentação mais rápida;
maior espaço para irrigação;
possibilidade de reduzir o número de instrumentos.
Isso pode ser vantajoso em anatomias compatíveis.
O preço biomecânico
O mesmo material aponta como consequências potenciais:
maior remoção de dentina;
maior rigidez;
maior risco de transporte em canais curvos;
maior risco de perfuração em áreas de perigo.
Portanto:
taper não é simplesmente uma medida de eficiência.
É uma decisão de quanto volume instrumental atravessará o canal.
Taper e canais curvos
Em canais curvos, o aumento da massa metálica torna-se especialmente importante.
O material EndoToday relaciona maiores tapers a maior rigidez e maior tendência de retificação da curvatura, enquanto recomenda estratégias com taper menor ou variável para situações de maior risco anatômico.
Isso explica por que não devemos dizer apenas:
“Esta lima é flexível.”
Precisamos perguntar:
flexível em qual diâmetro, em qual taper e em qual região da parte ativa?
A matriz desenvolvida nos materiais da trilha reforça exatamente essa lógica: geometria, diâmetro, taper, seção e núcleo precisam ser analisados junto à liga.
Taper e áreas de perigo
Em raízes com:
concavidades;
parede de furca fina;
istmos;
raízes achatadas;
curvaturas severas;
a conicidade assume um papel estrutural.
Um instrumento pode ser excelente mecanicamente e ainda remover dentina demais naquela raiz.
O material-base recomenda reduzir taper nas áreas de perigo e associar a seleção à direção do desgaste.
A frase importante é:
uma lima pode ser segura para o metal e agressiva para a raiz.
O que é seção transversal?
A seção transversal é o formato observado ao “cortar” imaginariamente a lima em um plano perpendicular ao seu eixo longitudinal.
Essa geometria modifica:
quantidade de metal;
número de arestas;
espaço entre lâminas;
contato com a parede;
flexibilidade;
resistência torcional;
capacidade de corte;
acúmulo e transporte de debris.
O material-base afirma diretamente que a seção transversal influencia flexibilidade, resistência torcional, capacidade de corte e acúmulo de debris.
Por isso, duas limas com:
mesmo D0;
mesmo taper;
mesma liga;
ainda podem apresentar comportamentos diferentes.
Principais formatos de seção transversal
Seção triangular
O material EndoToday descreve a seção triangular como uma geometria com três lâminas de corte e espaço para debris.
Pode oferecer:
boa capacidade de corte;
espaço para transporte do material removido.
A distribuição da massa e a área de contato, entretanto, modificam torque e rigidez.
Seção retangular
O corpus descreve seções retangulares com duas lâminas principais em determinados instrumentos.
Uma configuração dessa natureza pode reduzir área de contato simultâneo e torque em determinadas geometrias, mas também altera a resistência torcional.
Seção quadrangular
A geometria quadrangular apresenta maior número de faces ou arestas potenciais e maior quantidade de metal dependendo do desenho.
No material-base ela aparece como configuração menos comum em alguns sistemas contemporâneos.
Seção em S
A seção em S aparece nos materiais da trilha associada a determinados sistemas e a uma tentativa de equilibrar:
corte;
espaço para debris;
flexibilidade.
Seção variável ou offset
Alguns instrumentos modificam a seção ou trabalham com geometria deslocada em relação ao centro.
O material-base cita instrumentos com seção retangular offset e geometrias diferentes ao longo da parte ativa.
A consequência é importante:
o envelope de trabalho pode não ser explicado apenas pelo diâmetro nominal do instrumento.
Massa metálica: a variável escondida
Menor seção significa menos metal
O material da trilha estabelece uma relação direta entre área da seção transversal e flexibilidade:
seções menores → maior flexibilidade e menor resistência torcional;
seções maiores → menor flexibilidade e maior resistência torcional.
Esse é um dos principais trade-offs da instrumentação.
Queremos um instrumento que:
acompanhe a curva;
não transporte;
resista ao torque;
corte adequadamente;
não frature.
Mas uma alteração geométrica que melhora uma dessas propriedades pode piorar outra.
O núcleo metálico importa
Mesmo que dois instrumentos sejam nominalmente 25/.04, uma seção com maior área metálica pode gerar um núcleo mais robusto que outra.
Consequências possíveis:
Mais massa metálica
maior rigidez;
maior resistência torcional;
menor flexibilidade.
Menos massa metálica
maior flexibilidade;
menor força de restauração;
potencial redução da reserva torcional.
Portanto:
25/.04 não é uma descrição mecânica completa.
Ponta ativa e ponta inativa
O desenho da ponta modifica o modo como o instrumento encontra a dentina.
Ponta ativa
O material-base define a ponta ativa como cortante, capaz de remover dentina diretamente.
Vantagens potenciais:
maior capacidade de penetração;
possibilidade de atravessar determinadas resistências.
Riscos:
transporte;
zip;
perfuração quando mal direcionada.
A capacidade de avançar é uma vantagem apenas quando a direção está correta.
Essa conclusão conecta diretamente este artigo ao conteúdo sobre canais calcificados:
resistência não é direção.
Ponta inativa
A ponta inativa funciona predominantemente como guia.
O material-base associa esse desenho a:
menor risco de transporte;
menor risco de perfuração;
melhor acompanhamento da anatomia original.
Mas isso precisa ser corretamente interpretado.
Ponta inativa não significa lima inativa.
As lâminas imediatamente acima da ponta continuam cortando.
Se o instrumento apresentar:
grande taper;
grande núcleo;
elevada capacidade de corte;
pressão;
a raiz continuará sujeita a desgaste e transporte.
Ponta modificada
Existem ainda desenhos intermediários ou pontas de segurança.
O próprio corpus registra essa categoria como uma alternativa entre os extremos de ponta estritamente ativa e ponta de guia.
Ponta e glide path
O diâmetro da ponta precisa ser compatível com o caminho criado previamente.
Nos materiais utilizados, instrumentos destinados ao glide path aparecem com pequenos diâmetros e baixa conicidade, enquanto a integração de design recomendada para essa finalidade reúne:
pequeno D0;
baixa conicidade;
ponta de guia;
flexibilidade elevada.
Isso explica um erro clínico frequente:
o canal aceita uma lima manual #10, mas o operador introduz diretamente uma lima mecanizada cuja ponta e taper exigem muito mais espaço.
O problema não está necessariamente no sistema.
Está na diferença entre:
o caminho existente
e
a geometria do instrumento que tentamos inserir.
O que é rake angle?
O ângulo de corte
O material-base define o rake angle como a relação angular da face de corte com a referência radial do instrumento.
De forma clínica, ele ajuda a compreender se a lâmina tende a apresentar comportamento mais:
cortante;
neutro;
raspante.
Rake angle positivo
No corpus EndoToday, o rake angle positivo está associado a:
maior capacidade de corte;
maior tendência de puxar o instrumento para dentro do canal, o chamado screwing-in.
Rake angle neutro ou negativo
O material descreve redução da agressividade de corte à medida que se passa para configurações neutras ou negativas, associando rake negativo a maior ação de raspagem e menor tendência ao screwing-in.
Limitação importante
Aqui precisamos manter cautela.
O próprio material-base afirma que o corpus utilizado não oferece dados experimentais suficientes para ligar valores específicos de rake angle diretamente a desfechos clínicos.
Portanto, não devemos transformar rake angle em uma classificação simplista:
positivo = ruim
ou
negativo = bom.
Ele é apenas uma das variáveis da geometria.
O que é pitch?
Pitch é a distância entre duas espiras consecutivas ao longo do eixo do instrumento.
O material-base diferencia:
pitch constante;
pitch variável.
Pitch constante
Mantém a distância entre espiras de forma regular.
Pode apresentar comportamento mecânico mais repetitivo ao longo da parte ativa.
Pitch variável
A distância entre espiras muda ao longo do instrumento.
No corpus EndoToday, o pitch variável é relacionado a:
redução de ressonância e vibração;
menor tendência de screwing-in;
melhor remoção de debris.
Outra vez, porém:
pitch não trabalha sozinho.
A resposta depende também de:
rake angle;
seção;
taper;
número de lâminas;
cinemática.
Ângulo helicoidal e comportamento de avanço
As espiras do instrumento formam uma hélice ao redor de seu eixo.
A organização dessa hélice participa de:
corte;
transporte coronário de debris;
contato com paredes;
progressão dentro do canal.
Nos materiais de sistemas do EndoToday, diferentes instrumentos são descritos com ângulo helicoidal variável, mostrando que essa característica faz parte deliberada do projeto geométrico do instrumento.
Um desenho que favorece progressão pode também aumentar a tendência de o instrumento “entrar” no canal.
Por isso, eficiência de corte e controle precisam permanecer equilibrados.
Geometria e resistência torcional
Uma lima sofre falha torcional quando uma região fica presa enquanto outra continua recebendo torque.
A geometria interfere diretamente nessa capacidade.
O material-base associa:
seções maiores a maior resistência torcional;
maiores tapers a maior massa metálica e maior resistência ao torque;
mas ressalta que isso ocorre com o custo potencial de maior rigidez.
Esse é um ponto fundamental.
Uma lima mais robusta pode:
resistir melhor ao torque;
e simultaneamente:
acompanhar pior uma curvatura.
Portanto, não devemos procurar máxima resistência torcional de maneira isolada.
Devemos procurar resistência suficiente para o risco daquela anatomia.
Geometria e fadiga cíclica
Em uma curvatura, a lima sofre ciclos repetidos de tração e compressão.
Uma maior massa metálica na região curva tende a exigir maior deformação do instrumento.
É por isso que o material da Matriz EndoToday dá maior peso, em curvaturas severas, a:
menor taper;
menor núcleo metálico;
maior flexibilidade;
glide path;
menor permanência intracanal.
A metalurgia pode aumentar a capacidade do instrumento de tolerar deformação.
Mas:
a liga modifica o metal; a geometria determina quanto metal precisa ser deformado.
Geometria e transporte de debris
A lima precisa remover dentina e permitir que os debris encontrem espaço para se deslocar.
A seção transversal interfere nesse mecanismo.
Mais massa metálica pode significar:
menos espaço disponível entre instrumento e parede.
Uma geometria com espaço maior entre lâminas pode favorecer transporte de debris, mas isso precisa ser equilibrado com:
resistência;
estabilidade;
corte;
torque.
O material-base relaciona diretamente seção transversal a acúmulo de debris e pitch variável à melhora de sua remoção.
Geometria e capacidade de corte
O corte não depende de apenas uma característica.
O próprio corpus EndoToday relaciona capacidade de corte a:
rake angle;
número e desenho das lâminas;
tratamento de superfície;
metalurgia.
Isso significa que uma lima aparentemente muito eficiente pode apresentar uma combinação de:
geometria agressiva;
maior contato;
grande taper;
corte elevado.
Isso pode ser excelente em um canal amplo e reto.
E inadequado em uma raiz fina e curva.
Eficiência precisa ser interpretada dentro da anatomia.
Duas limas com a mesma ponta não são a mesma lima
Considere novamente duas limas:
#25/.04
#25/.08
Ambas:
começam em 0,25 mm;
podem atingir o mesmo comprimento;
podem trabalhar no mesmo motor.
Mas geometricamente são diferentes.
O material-base demonstra que apenas quatro milímetros acima de D0 a diferença de diâmetro já é expressiva.
Agora acrescente uma segunda variável:
uma seção transversal de menor área em uma delas.
E uma seção maior na outra.
Agora acrescente:
ponta ativa ou inativa;
pitch;
rake angle;
metalurgia.
Rapidamente fica evidente por que:
o número da lima não pode ser utilizado como sinônimo do comportamento do instrumento.
O mesmo taper também não significa o mesmo instrumento
Duas limas 25/.04 podem apresentar:
seções diferentes;
massa metálica diferente;
ponta diferente;
pitch diferente;
tratamentos térmicos diferentes;
movimentos diferentes.
O resultado será uma resposta mecânica diferente.
O material EndoToday resume isso ao afirmar que as características de design interagem entre si e que o efeito isolado de uma única variável é difícil de determinar.
Esse princípio é decisivo para interpretar estudos comparativos.
Se compararmos dois sistemas diferentes e um apresentar maior resistência à fadiga, não podemos atribuir automaticamente o resultado apenas:
à liga;
ao movimento;
ao taper.
As variáveis estão interligadas.
Geometria para glide path
O material-base propõe para instrumentos de glide path uma combinação de:
pequeno diâmetro;
baixa conicidade;
ponta de guia;
elevada flexibilidade.
Faz sentido mecanicamente.
O objetivo dessa etapa não é criar a forma final.
É estabelecer um caminho:
contínuo;
reproduzível;
compatível com o instrumento seguinte.
Por isso, grande taper não é a propriedade prioritária.
Geometria para canais curvos
Para canais curvos, o corpus prioriza:
menor seção;
baixa conicidade ou conicidade variável;
elevada flexibilidade;
ponta de guia.
O raciocínio é reduzir:
massa metálica;
força de restauração;
contato excessivo;
transporte.
Isso não significa que todo canal curvo deve receber uma lima .02.
Significa que o taper precisa ser limitado pela anatomia, e não definido automaticamente pela sequência comercial.
Geometria para canais amplos e retos
O material-base admite estratégia diferente em canais amplos e retos.
Neles, podem ser utilizados instrumentos com:
maior seção;
maior eficiência de corte;
maior taper;
quando a anatomia oferecer estrutura suficiente.
Aqui está a essência da indicação:
a mesma propriedade que é risco em uma anatomia pode ser vantagem em outra.
Grande taper em uma raiz fina e curva pode ser excessivo.
Grande taper em determinado canal amplo e reto pode ser eficiente.
Não existe contradição.
Existe indicação.
Geometria no retratamento
O material-base também separa os instrumentos destinados à remoção de obturações dos instrumentos de modelagem convencional, destacando necessidade de design e resistência torcional específicos.
No retratamento, o instrumento pode precisar:
penetrar material;
cortar guta-percha;
remover cimento;
recuperar o trajeto.
Mas, depois que chega à dentina, sua geometria também passa a determinar o quanto da raiz será removido.
Portanto:
uma geometria eficiente para remover material obturador não deve ser automaticamente utilizada para definir todo o preparo final.
A geometria não deve ser analisada sem a metalurgia
Dois instrumentos com geometria semelhante podem comportar-se de maneira diferente se suas ligas ou tratamentos forem diferentes.
Mas o inverso também é verdadeiro.
Duas limas com a mesma tecnologia metalúrgica podem apresentar comportamentos distintos se:
uma tiver maior taper;
uma possuir maior núcleo;
as seções forem diferentes.
O material da Matriz EndoToday resume essa interação de forma particularmente clara:
a liga deve ser analisada junto com diâmetro, taper, seção, núcleo, comprimento ativo, acabamento e movimento.
Portanto:
metalurgia não substitui geometria.
E:
geometria não substitui metalurgia.
As duas determinam o comportamento do instrumento real.
A geometria não deve ser analisada sem a cinemática
Um mesmo instrumento submetido a movimentos diferentes recebe cargas diferentes.
Por isso, a avaliação completa exige:
Geometria + Metalurgia + Cinemática + Anatomia
Uma lima:
grande;
cônica;
de seção robusta;
não se torna pequena ou delicada apenas porque trabalha em reciprocância.
Da mesma forma, uma lima fina e flexível continua exigindo caminho compatível mesmo utilizando rotação contínua.
O movimento modifica como a carga acontece. A geometria define o corpo que receberá essa carga.
Matriz EndoToday da geometria instrumental
Situação | Geometria prioritária | Risco a controlar |
Glide path | D0 pequeno, baixo taper, ponta de guia | Travamento e transporte |
Canal reto e estreito | Pequeno calibre e progressão gradual | Falha torcional |
Canal reto e amplo | Calibres maiores com taper compatível | Sobrepreparo |
Curvatura suave | Taper controlado | Transporte |
Curvatura moderada | Menor massa metálica | Fadiga e força de restauração |
Curvatura severa | Menor taper e menor núcleo | Fadiga e transporte |
Curvatura em S | Pequena massa ao longo da parte ativa | Múltiplos pontos de flexão |
Raiz fina | Taper reduzido | Fragilização |
Área de perigo | Menor taper e corte direcionado | Perfuração |
Canal calcificado | Pequeno D0 e geometria de exploração | Falso trajeto |
Canal oval | Preparo central controlado | Desgaste sem atingir recessos |
Retratamento | Corte compatível com o material e resistência torcional | Desgaste adicional |
Ampliação apical | D0 adequado com taper compatível | Excesso de conicidade |
A lógica permanece:
Anatomia → risco → objetivo → geometria necessária → sistema indicado
Como ler uma lima antes de utilizá-la
1. Qual é o D0?
Pergunte:
qual é o diâmetro real da ponta?
ele corresponde ao caminho disponível?
qual é o objetivo apical?
2. Qual é o taper?
Não observe apenas o valor comercial.
Pergunte:
é constante?
é variável?
em qual parte da lima?
quanto diâmetro o instrumento terá dentro da curva?
quanto diâmetro terá na área de perigo?
3. Qual é a seção transversal?
Analise:
quantidade relativa de metal;
número de arestas;
espaço para debris;
área de contato.
4. Qual é o desenho da ponta?
ativa;
inativa;
modificada.
Pergunte:
quero que a ponta encontre um caminho ou que corte ativamente?
5. Como são as espiras?
Observe:
pitch;
variação do passo;
ângulo helicoidal;
tendência de progressão.
6. Qual é a metalurgia?
Somente então integre:
convencional;
tratamentos termomecânicos;
comportamento esperado.
7. Qual será o movimento?
rotação;
reciprocância;
oscilação;
movimento adaptativo.
A cinemática precisa ser compatível com o design.
Erros clínicos de interpretação geométrica
Erro 1 — Comparar instrumentos apenas por D0
Erro 2 — Considerar maior taper sempre melhor
Mais taper pode significar mais espaço.
Também significa mais metal e potencialmente mais dentina removida.
Erro 3 — Acreditar que ponta inativa torna toda lima segura
O corpo do instrumento continua cortando e removendo dentina.
Erro 4 — Ignorar a seção transversal
Mesmo D0 e taper não garantem a mesma massa metálica.
Erro 5 — Avaliar flexibilidade apenas pela liga
A geometria modifica a quantidade de metal que precisa se deformar.
Erro 6 — Utilizar geometria de canal reto em canal severamente curvo
Eficiência de corte pode transformar-se em rigidez excessiva.
Erro 7 — Inserir uma ponta maior que o glide path
O instrumento passa a criar o caminho sob torque.
Erro 8 — Confundir maior resistência torcional com maior segurança universal
Mais massa pode resistir ao torque e, simultaneamente, aumentar rigidez.
Erro 9 — Interpretar rake angle isoladamente
O próprio corpus utilizado não sustenta conclusões clínicas absolutas baseadas apenas nessa variável.
Erro 10 — Escolher pelo nome comercial do sistema
O design precisa ser decomposto em propriedades clínicas.
Mitos sobre a geometria das limas
“Uma lima 25 é uma lima 25”
Apenas em D0.
O restante depende do taper e da geometria.
“Maior taper limpa melhor”
Não necessariamente.
Pode remover mais dentina das paredes já alcançadas e continuar sem tocar recessos anatômicos.
“Quanto mais metal, mais segura a lima”
Mais metal pode aumentar resistência torcional e reduzir flexibilidade.
“Quanto menos metal, melhor”
Também não.
Menor massa pode reduzir a reserva torcional.
“Ponta ativa é ruim”
Não.
Ela possui uma função específica e exige indicação e direção adequadas.
“Ponta inativa não transporta”
Ela pode reduzir determinados riscos, mas o instrumento inteiro continua influenciando o preparo.
“A liga determina a flexibilidade”
A liga participa.
Taper, seção, núcleo e diâmetro também.
“O movimento define o sistema”
Não sozinho.
Cinemática e geometria precisam ser interpretadas conjuntamente.
O que este artigo ensina
O número da lima descreve D0, não o instrumento inteiro.
D0 representa o diâmetro da ponta.
Taper determina o aumento de diâmetro ao longo da parte ativa.
Instrumentos com o mesmo D0 podem possuir volumes muito diferentes.
Maior taper aumenta a massa metálica disponível ao longo do instrumento.
A conicidade pode ser constante ou variável.
Taper maior pode criar espaço, mas aumenta desgaste e rigidez.
A seção transversal modifica flexibilidade, torque, corte e debris.
Menor área transversal tende a aumentar flexibilidade.
Maior área transversal tende a aumentar resistência torcional.
Ponta ativa corta e penetra mais diretamente.
Ponta inativa prioriza orientação.
Ponta inativa não torna toda a lima biologicamente conservadora.
Rake angle participa do comportamento de corte.
Pitch participa da progressão e remoção de debris.
Nenhum parâmetro geométrico deve ser interpretado isoladamente.
Geometria e metalurgia precisam ser avaliadas em conjunto.
Cinemática modifica a aplicação da carga, mas não modifica as dimensões da lima.
Canais curvos geralmente exigem menor massa metálica.
A anatomia deve definir qual geometria é aceitável.
A principal mensagem é:
O número identifica a ponta. A geometria determina o comportamento.
Como este artigo se conecta à Trilha de Instrumentação Endodôntica
Este artigo ocupa uma posição conceitual importante dentro da trilha.
Depois de compreender:
scouting;
negociação;
glide path;
o clínico precisa entender qual objeto mecânico será introduzido nesse caminho.
Somente depois faz sentido aprofundar:
metalurgia;
fadiga;
cinemática;
sistemas rotatórios;
sistemas reciprocantes;
indicação clínica.
A sequência lógica fica:
Caminho → Geometria → Metalurgia → Movimento → Indicação
E a filosofia geral permanece:
Não existe lima perfeita. Existe indicação perfeita.
Continue na Trilha de Instrumentação Endodôntica
Este artigo faz parte da Trilha de Instrumentação Endodôntica do EndoToday, uma sequência de estudos sobre anatomia, seleção de limas, curvaturas radiculares, áreas de perigo, limas manuais, scouting, cateterismo, glide path, ligas NiTi, ampliação apical, irrigação e indicação clínica dos sistemas mecanizados. |
Artigo anterior |
Entenda como transformar a trajetória negociada em um caminho seguro e reproduzível para o instrumento mecanizado |
Próximo artigo |
Depois de compreender a geometria, veja como a metalurgia modifica a resposta mecânica desse mesmo instrumento. |
Voltar ao hub principal |
Conclusão
Uma lima não é apenas:
15, 20, 25 ou 30.
Também não é apenas:
.04, .06 ou .08.
Ela é um conjunto de decisões geométricas.
A ponta determina onde o instrumento começa.
O taper determina quanto seu diâmetro aumenta.
A seção transversal determina como a massa metálica é distribuída.
O rake angle participa da forma de corte.
O pitch organiza as espiras.
A ponta pode guiar ou cortar.
A metalurgia modifica a resposta desse conjunto.
E o movimento define como ele será submetido às cargas clínicas.
Por isso, duas limas aparentemente semelhantes podem comportar-se de maneira completamente diferente.
E duas limas muito diferentes podem ser igualmente corretas — quando utilizadas em anatomias diferentes.
O objetivo não é encontrar a geometria mais moderna.
É identificar:
quanta massa metálica o canal tolera;
qual ponta deve entrar;
qual taper é necessário;
qual seção oferece o equilíbrio apropriado;
qual risco precisa ser reduzido.
D0 não conta toda a história.
Taper não conta toda a história.
Metalurgia não conta toda a história.
Movimento não conta toda a história.
O comportamento clínico nasce da interação entre todos eles.
A anatomia orienta.
A geometria materializa a escolha.
A lima executa.
O clínico decide.
EndoToday — Endodontia baseada em raciocínio clínico.
Antes de escolher a marca, leia a geometria
Quando observar uma lima, não pergunte apenas:
“Qual é o número?”
Pergunte:
qual é o D0?
qual é o taper?
qual é a seção?
quanta massa metálica estará na curva?
a ponta corta ou guia?
qual risco essa geometria reduz?
qual risco ela acrescenta?
Acervo histórico relacionado — Geometria e conicidade
FAQ — Geometria das limas endodônticas
O que significa o número de uma lima endodôntica?
Nos instrumentos padronizados, o número representa o diâmetro da ponta em D0, expresso em centésimos de milímetro.
O que significa uma lima 25/.04?
Significa que a ponta possui diâmetro nominal de 0,25 mm e que a região de taper .04 aumenta 0,04 mm de diâmetro por milímetro.
Uma lima 25/.04 é igual a uma 25/.08?
Não. Possuem o mesmo D0, mas a lima .08 aumenta de diâmetro mais rapidamente e apresenta maior massa metálica ao longo da região correspondente.
O que é taper?
É a conicidade do instrumento, ou seja, o aumento do diâmetro por milímetro de comprimento.
Taper maior significa melhor instrumentação?
Não. Pode facilitar determinadas etapas, mas também aumenta a remoção de dentina e a rigidez do instrumento.
O que é seção transversal?
É a forma geométrica observada quando o instrumento é analisado em corte perpendicular ao seu eixo longitudinal.
Como a seção transversal interfere no comportamento?
Ela modifica massa metálica, flexibilidade, resistência torcional, capacidade de corte e espaço para debris.
Qual é a diferença entre ponta ativa e inativa?
A ponta ativa possui maior capacidade de cortar dentina diretamente, enquanto a ponta inativa funciona predominantemente como guia.
Ponta inativa elimina o risco de transporte?
Não. Ela pode reduzir determinados riscos, mas taper, seção, pressão, curvatura e metalurgia continuam influenciando o preparo.
O que é rake angle?
É uma característica geométrica relacionada ao ângulo da face de corte da lâmina e influencia a maneira como o instrumento remove dentina.
O que é pitch?
É a distância entre espiras consecutivas ao longo do eixo do instrumento.
Qual é a principal mensagem deste artigo?
O número identifica apenas a ponta; o comportamento clínico depende da interação entre taper, seção transversal, massa metálica, ponta, metalurgia e movimento.
Referências bibliográficas do material-base
Hülsmann M, Peters OA, Dummer PMH. Mechanical preparation of root canals: shaping goals, techniques and means. Endodontic Topics. 2005;10(1):30-76.
Peters OA, Paqué F. Current developments in rotary root canal instrument technology and clinical use: a review. Quintessence International. 2010;41(6):479-488.
Schäfer E, Vlassis M. Comparative investigation of two rotary nickel-titanium instruments: ProTaper versus RaCe. Part 2. Cleaning effectiveness and shaping ability in severely curved root canals of extracted teeth. International Endodontic Journal. 2004;37(4):239-248.
International Organization for Standardization. ISO 3630-1:2008. Dentistry — Root-canal instruments — Part 1: General requirements and test methods. Geneva: ISO; 2008. Esta é a versão explicitamente citada no material-base utilizado para este artigo.
Krishan R, Paqué F, Ossareh A, Kishen A, Dao T, Friedman S. Impacts of conservative endodontic cavity on root canal instrumentation efficacy and resistance to fracture assessed in incisors, premolars, and molars. Journal of Endodontics. 2014;40(8):1160-1166.
Carvalho MS, Lacerda MFLS, Silva NRFA, et al. Heat-treated NiTi instruments: mechanical behavior and metallurgical features. Journal of Endodontics. 2021;47(10):1613-1621.
Sobre o autor
Prof. Dr. Marco Aurélio Gagliardi Borges é cirurgião-dentista, especialista, mestre e doutor em Endodontia. Professor de pós-graduação e autor da EndoToday, atua na interface entre prática clínica, ensino e produção de conteúdo técnico-científico, com foco em diagnóstico, tomada de decisão e Endodontia baseada em evidências. Seus artigos buscam traduzir a literatura científica em conteúdo aplicável, claro e clinicamente relevante para cirurgiões-dentistas em diferentes níveis de formação. Saiba mais sobre o autor: quem somos.
Não ensinamos apenas a tratar dentes.
Ensinamos a cuidar de pacientes.
Endotoday - Endodontia com diagnóstico, ciência e tomada de decisão clínica.
Prof. Dr. Marco Aurélio G. Borges
Comentários
